1 Geschwindigkeitssignal (GALA)
2 Telefon- Stummschaltung (MUTE)
3 Signal vom Rückfahrscheinwerfer
4 Dauerplus (Klemme 30)
5 Steuerausgang für Automatikantenne/Verstärker
6 Beleuchtung/Dimmer (Klemme 58)
7 Geschaltetes Plus (Klemme 15)
8 Masse (Klemme 31) |
1 Lautsprecher hinten rechts +
2 Lautsprecher hinten rechts –
3 Lautsprecher vorne rechts +
4 Lautsprecher vorne rechts –
5 Lautsprecher vorne links +
6 Lautsprecher vorne links –
7 Lautsprecher hinten links +
8 Lautsprecher hinten links – |
12 Jun 2011

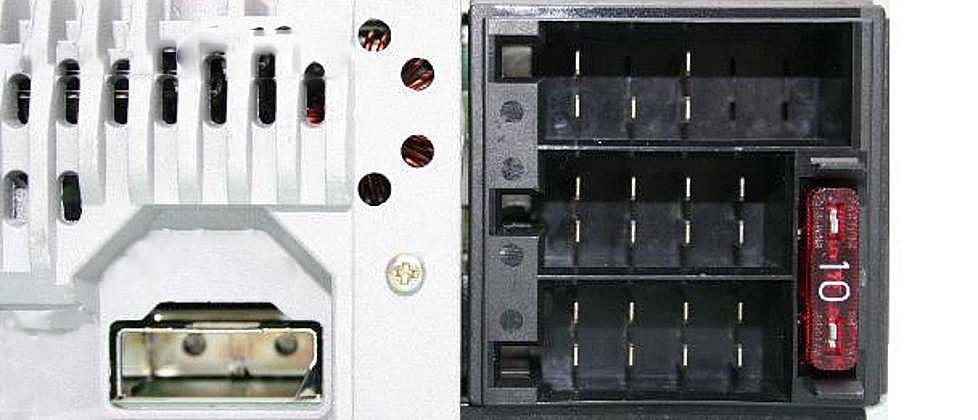

Belegung Autoradio ISO-Stecker
ISO Stecker für Strom und Lautsprecher
(Stecker-Vorderseite)
2 Telefon- Stummschaltung (MUTE)
3 Signal vom Rückfahrscheinwerfer
4 Dauerplus (Klemme 30)
5 Steuerausgang für Automatikantenne/Verstärker
6 Beleuchtung/Dimmer (Klemme 58)
7 Geschaltetes Plus (Klemme 15)
8 Masse (Klemme 31)
2 Lautsprecher hinten rechts –
3 Lautsprecher vorne rechts +
4 Lautsprecher vorne rechts –
5 Lautsprecher vorne links +
6 Lautsprecher vorne links –
7 Lautsprecher hinten links +
8 Lautsprecher hinten links –
