Ich greife gerne für meine Elektronik-Anwendungen zum extrem kompakten ESP-01-Modul, weil es mit minimalem Bauraum auskommt. Im T4 ist Platz immer Mangelware. Passend dazu gibt es auf den gängigen Plattformen einen sehr günstigen, schwarzen USB-Seriell-Adapter mit einer markanten, gelben Buchsenleiste. Der Haken an der Sache zeigt sich meist beim ersten Versuch, einen eigenen Sketch aus der Arduino IDE hochzuladen: Esptool bricht mit der Fehlermeldung „A fatal esptool.py error occurred: Failed to connect to ESP8266: Timed out waiting for packet header„ ab.
Der Grund dafür ist simpel: Der Adapter ist in seiner Standardausführung nur für den seriellen Betrieb (den Ausführungsmodus) verdrahtet, nicht aber für den Programmiermodus (Flash-Modus). Damit der ESP8266 beim Systemstart weiß, dass Er auf ein neues Programm wartet, muss ein ganz bestimmter Pin auf Masse (GND) gezogen werden. In diesem Artikel zeige Ich Dir, wie Du diesen Adapter mit einem winzigen Mikrotaster dauerhaft und komfortabel zu einem echten Programmer umbaust.
—
Das Problem: Warum der Standard-Adapter streikt
Der ESP8266-Chip auf dem ESP-01-Modul besitzt verschiedene Boot-Modi, die beim Einschalten der Spannungsversorgung über die Pegel der GPIO-Pins abgefragt werden. Für uns sind zwei Zustände entscheidend:
Normaler Start (Flash Boot): Der Chip lädt das bereits im Speicher vorhandene Programm und führt es aus.
Programmiermodus (UART Download): Der Chip wartet über die serielle Schnittstelle auf ein neues Binärfile von der Arduino IDE.
Um den Programmiermodus zu aktivieren, muss der Pin GPIO0 während des Startvorgangs zwingend auf GND liegen. Der gelbe Standard-Adapter lässt diesen Pin jedoch völlig unbeschaltet. Die Folge ist, dass der ESP-01 immer normal startet und die Arduino IDE vergeblich versucht, den Programmierzyklus einzuleiten.
Mein Tipp: Man liest oft davon, dass man während des Uploads die Pins einfach mit einer Pinzette oder einem Stück Draht überbrücken kann. Das funktioniert zwar für einen schnellen Test, ist aber auf Dauer extrem fummelig und birgt die Gefahr, dass Du mit der Pinzette abrutschst und benachbarte Leitungen kurzschließt. Der Umbau mit einem festen Taster ist die weitaus sauberere und sicherere Lösung. Solche Taster liegen bei mir in der Bastelkiste. Ideal sind Microtaster, wie sie z.B. für Tastaturen verwendet werden, weil sie eine flache Rückseite haben und einfach auf den USB-Seriell Adapter aufgeklebt werden können.
—
Die Pin-Belegung im Detail
Bevor Du den Lötkolben anwirfst, werfen wir einen genauen Blick auf die Belegung des ESP-01-Moduls. Wenn Du von vorne auf die gelbe Buchsenleiste des Adapters schaust (wobei die Antenne des aufgesteckten Moduls nach oben zeigen würde), ergibt sich folgende Anordnung der acht Pins:
Obere Reihe (Außenseite)
Untere Reihe (Innenseite)
Pin 1: GND (Masse)
Pin 3: GPIO0 (Programmier-Pin)
Pin 2: TXD (Senden)
Pin 4: GPIO2
Pin 5: RXD (Empfangen)
Pin 6: CH_PD / EN (Chip Enable)
Pin 7: VCC (3.3V Stromversorgung)
Pin 8: RST (Reset)
Für unseren Umbau sind ausschließlich Pin 1 (GND) und Pin 3 (GPIO0) von Bedeutung. Unser Ziel ist es, diese beiden Kontakte über einen Schließer-Taster miteinander verbindbar zu machen.
—
Der Umbau: Schritt-für-Schritt-Anleitung
Für die Modifikation benötigt man neben einem USB-Seriell-Adapter einen kleinen SMD-Mikrotaster, etwas Sekundenkleber, einen Lötkolben mit feiner Spitze und dünnes Elektronik-Lötzinn.
Schritt 1: Positionierung und Fixierung des Tasters
Um fliegende Kabel zu vermeiden, klebe ich den Mikrotaster mit einem winzigen Tropfen Sekundenkleber direkt auf die Unterseite der Platine des USB-Adapters. Ich habe den Taster so platziert, dass die Lötfahnen an seiner Stirnseite exakt über den Lötpunkten der gelben Buchsenleiste liegen. Das sorgt für maximale mechanische Stabilität und extrem kurze Signalwege.
Schritt 2: Das Verlöten der Kontakte
Die einfachste und eleganteste Lösung bei diesem Aufbau ist es, die beiden Lötfahnen an der Stirnseite des Tasters direkt mit den Kontakten der Buchsenleiste zu verlöten. Ich für mich verbinde I/O-Pins jedoch ungern direkt und ohne Schutzwiderstand mit VCC oder GND. Deshalb habe ich einen 1kOhm-Widerstand eingebaut. In diesem speziellen Fall – dem Erzwingen des Boot-Modus – passt es mit dem hier verwendeten Taster aber perfekt und entspricht genau den Spezifikationen des Herstellers.
Führe die Lötspitze vorsichtig an die Verbindung heran. Da das Rastermaß der Pins mit 2,54 mm recht eng ist, musst Du präzise arbeiten, um keine ungewollten Brücken zu den benachbarten Pins (wie TXD oder GPIO2) zu bauen.
Mein Tipp für Fotografen: Da Du beim Fotografieren ohnehin ein geschultes Auge für Details und eine ruhige Hand hast, kannst Du die Lötstelle vorab wunderbar mit einer Lupe oder durch ein Makroobjektiv kontrollieren. Ein sauberes Flussmittel hilft hier ungemein, damit das Zinn perfekt auf die Pins fließt und keine „kalten“ Lötstellen entstehen.

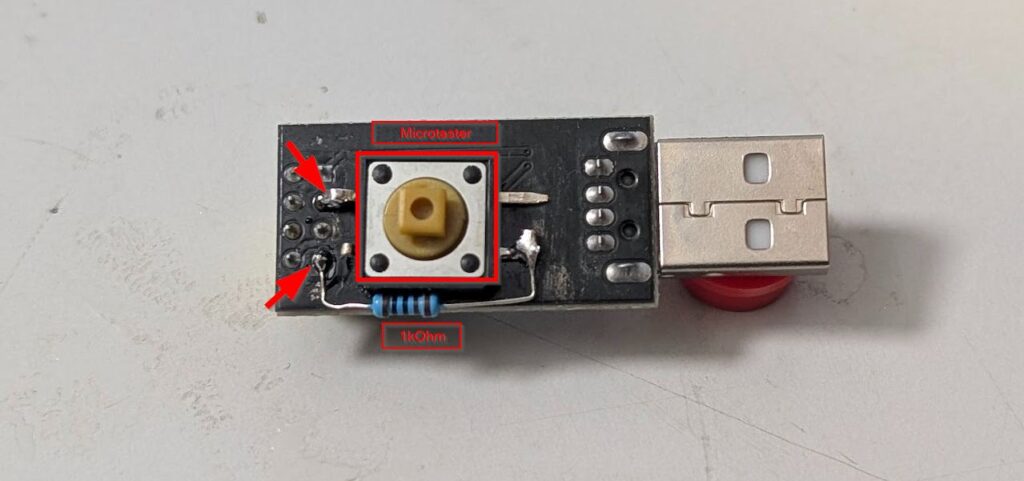

So wird der Adapter verdrahtet
—
Wie man den modifizierten Adapter benutzt
Nachdem der Umbau abgeschlossen ist, unterscheidet sich der Ablauf beim Programmieren leicht vom normalen Betrieb. Halte Dich einfach an folgende Reihenfolge:
Stecke das ESP-01-Modul fest auf den gelben Sockel des Adapters.
Wichtig: Drücke den neu angelöteten Mikrotaster und halte Ihn gedrückt.
Stecke nun den USB-Adapter in den USB-Port Deines Computers. Durch den gedrückten Taster liegt GPIO0 beim Einschalten auf GND. Der ESP8266 wechselt sofort in den Flash-Modus.
Sobald der Adapter im USB-Port steckt, kannst Du den Taster wieder loslassen. Der Chip bleibt in diesem Modus, bis Er neu gestartet wird.
Wähle in der Arduino IDE den passenden COM-Port aus und starte den Upload Deines Sketches.
Nachdem der Upload erfolgreich beendet wurde, führt der ESP8266 den neuen Code meist direkt aus. Sollte das Modul nicht automatisch starten, ziehe den Adapter kurz ab und stecke Ihn ohne Drücken des Tasters wieder ein. Jetzt bootet der ESP-01 ganz normal im Ausführungsmodus.
Mein Tipp in der Praxis: Ich habe diesen modifizierten Programmer genutzt, um den ESP-01 für mein aktuelles Bastelprojekt zu bespielen. Wenn Du sehen möchtest, wie der winzige Chip im praktischen Einsatz funktioniert, schau Dir mein Projekt VW T4: Smarte Dusche mit dem ESP8266 nachrüsten an. Dort steuert das Modul die Wasserversorgung und zeigt, wie viel Potenzial in der kleinen Hardware steckt.

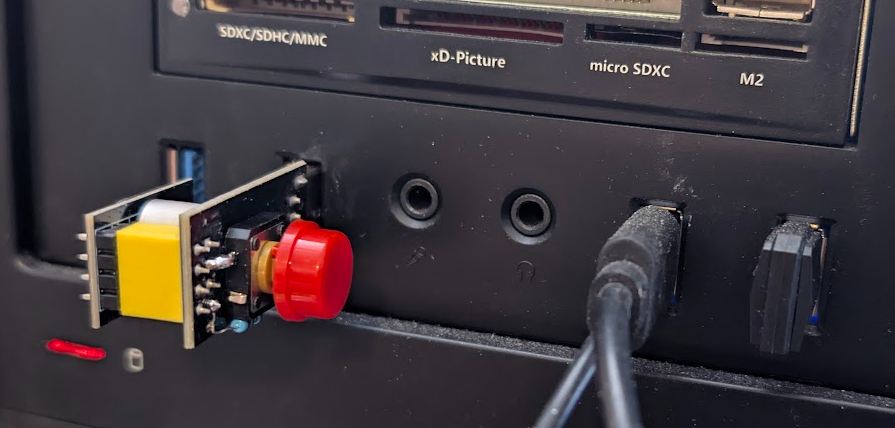

Der Adapter im Einsatz mit aufgestecktem ESP01
—
Weiterführende Links und Informationsquellen
Wenn Du tiefer in die Welt des ESP8266 eintauchen oder Dich über weitere Hardware-Modifikationen informieren möchtest, empfehle Ich Dir folgende Anlaufstellen:
